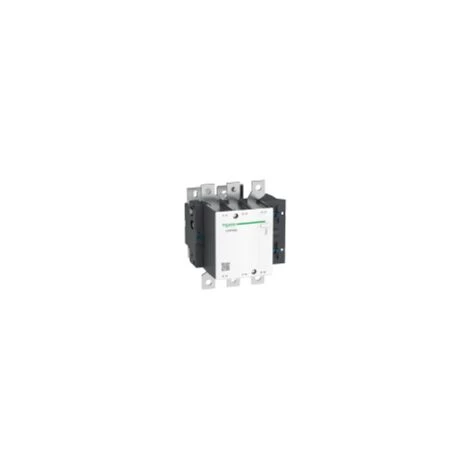

SCHNEIDER TeSys LC1F – Contacteur – 3P – AC-3 440V – 225A – Bobine 380Vca

Caractéristiques

• Description des pôles: 3P (tripolaire)
• Courant nominal: 225
• Tension circuit de commande: 440
• Type(s) de contact(s): Normalement ouvert

• Principales
  • Gamme de produits : TeSys F
  • Gamme : TeSys
  • Nom du produit : TeSys F
  • Type de produit ou équipement : Contacteur
  • Nom de l’appareil : LC1F
  • application du contacteur : Commande moteur (AC-3)
    Charge résistive (AC-1)
  • Catégorie d’emploi : AC-1
    AC-3
    AC-4
  • Description des pôles : 3P
  • composition des pôles : 3F
  • [Ue] tension assignée d’emploi : <= 460 V CC
    <= 690 V CA 50/60 Hz
  • [Ie] courant assigné d’emploi : 315 A (à <40 °C) à <= 440 V AC-1
    225 A (à <55 °C) à <= 440 V AC-3
  • puissance moteur kW : 110 kW à 380…400 V CA 50/60 Hz (AC-3)
    AC-3 50/60 Hz CA 415 V 110 kW
    AC-3 50/60 Hz CA 440 V 110 kW
    AC-3 50/60 Hz CA 500 V 129 kW
    129 kW à 660…690 V CA 50/60 Hz (AC-3)
    63 kW à 220…230 V CA 50/60 Hz (AC-3)
    40 kW à 400 V CA 50/60 Hz (AC-4)
  • type de circuit de commande : CA à 40…400 Hz
  • tension circuit de commande : 380 V CA 40…400 Hz

• Complémentaires
  • [Uimp] tension assignée de tenue aux chocs : 8 kV
  • Catégorie de surtension : III
  • [Ith] courant thermique conventionnel : 315 A à <40 °C
  • pouvoir assigné de coupure : 1800 A se conformer à IEC 60947-4-1
  • [Icw] courant assigné de courte durée admissible : 1800 A à <40 °C – 10 s
    1000 A à <40 °C – 30 s
    850 A à <40 °C – 1 min
    560 A à <40 °C – 3 min
    440 A à <40 °C – 10 min
  • calibre du fusible à associer : 315 A gG à <= 440 V
    250 A aM à <= 440 V
  • impédance moyenne : 0,32 mOhm – Ith 315 A 50 Hz
  • [Ui] tension assignée d’isolement : 1000 V se conformer à IEC 60947-4-1
    1500 V se conformer à VDE 0110 gr C
  • puissance dissipée par pôle : 32 W AC-1
    16 W AC-3
  • Support de montage : Platine
  • Normes : IEC 60947-4-1
    IEC 60947-1
    EN 60947-1
    EN 60947-4-1
    JIS C8201-4-1
  • Certifications du produit : BV
    UL
    ABS
    LROS (Lloyds register of shipping)
    CCC
    CB
    RINA
    DNV
    RMRoS
  • mode de raccordement : Télécommande: borniers à vis-étrier 1 câble(s) 1…4 mm²souple sans extrémité de câble
    Télécommande: borniers à vis-étrier 2 câble(s) 1…4 mm²souple sans extrémité de câble
    Télécommande: borniers à vis-étrier 1 câble(s) 1…4 mm²souple avec extrémité de câble
    Télécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple avec extrémité de câble
    Télécommande: borniers à vis-étrier 1 câble(s) 1…4 mm²rigide sans extrémité de câble
    Télécommande: borniers à vis-étrier 2 câble(s) 1…4 mm²rigide sans extrémité de câble
    Circuit de puissance: barre 2 câble(s) – section du jeu de barre: 32 x 4 mm
    Circuit de puissance: bornes à anneau 1 câble(s) 185 mm²
    Circuit de puissance: connecteur 1 câble(s) 185 mm²
    Circuit de puissance: raccordement par boulonnage
  • couple de serrage : Télécommande: 1,2 N.m
    Circuit de puissance: 35 N.m
  • plage de tension du circuit de commande : Opérationnel: 0,85…1,1 Uc 40…400 Hz (à 55 °C)
    Perte de niveau: 0,35 à 0,55 Uc 40…400 Hz (à 55 °C)
  • puissance d’appel en VA : 1070 VA 40…400 Hz cos phi 0,9 (à 20 °C)
  • consommation moyenne au maintien en VA : 9,9 VA 40…400 Hz cos phi 0,9 (à 20 °C)
  • dissipation thermique : 8…9,8 W
  • temps de fonctionnement : À Uc 35 ms Fermeture
    À Uc 130 ms Ouverture
  • Endurance mécanique : 10 Mcycles
  • vitesse de commande maxi : 2400 cyc/h à <55 °C
  • Code de compatibilité : LC1F

• Environnement
  • degré de protection IP : IP20 face avant avec protecteurs se conformer à CEI 60529
    IP20 face avant avec protecteurs se conformer à VDE 0106
  • traitement de protection : TH
  • Température ambiante de fonctionnement : -5…55 °C
  • Température ambiante de stockage : -60…80 °C
  • température ambiante autour de l’appareil : -40…70 °C
  • Altitude de fonctionnement : Sans réduction de courant 3000 m
  • Hauteur : 197 mm
  • Largeur : 168,5 mm
  • Profondeur : 181 mm
  • Poids du produit : 4,75 kg
• Offer Sustainability
  • Statut environnemental de l’offre : Produit Green Premium
  • Régulation REACh : Référence contenant des SVHC au-delà du seuil
  • Directive RoHS UE : Conforme
  • Sans mercure : Oui
  • Information sur les exemptions RoHS : Oui
  • Régulation RoHS Chine : Produit en dehors du périmètre RoHS pour la Chine. Déclaration relative aux substances pour votre information.
  • Profil environnemental :
  • Profil de circularité :
  • DEEE : Sur le marché de l’Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d’ordures ménagères.
  • Sans PVC : Oui
