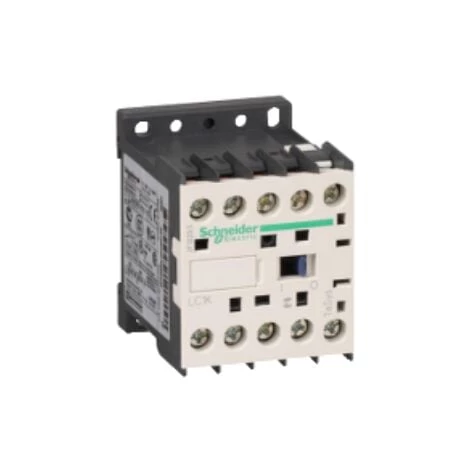

SCHNEIDER TeSys LC1K – Contacteur – 3P – AC-3 440V – 9A – Bobine 220 V Ca – LC1K0910M7

Caractéristiques

• Description des pôles: 3P (tripolaire)
• Courant nominal: 9
• Courant circuit de commande: Courant alternatif

• Principales
  • gamme de produits : TeSys K
  • gamme : TeSys
  • fonction produit : Contacteur
  • nom du produit : TeSys K
  • fonction de l’appareil : Contrôle
  • application du contacteur : Charge résistive
    Commande du moteur

• Complémentaires
  • catégorie d’emploi : AC-1
    AC-3
    AC-4
  • description des pôles : 3P
  • composition des pôles : 3F
  • [Ie] courant assigné d’emploi : 9 A à <= 440 V CA AC-3 pour circuit de puissance
    20 A (<= 50 °C) à <= 440 V CA AC-1 pour circuit de puissance
    16 A (<= 70 °C) à 690 V CA AC-1 pour circuit de puissance
  • type de circuit de commande : CA 50/60 Hz
  • tension circuit de commande : 220…230 V CA 50/60 Hz
  • puissance moteur kW : 2.2 kW à 400 V CA 50/60 Hz AC-4
    2.2 kW à 220…230 V CA 50/60 Hz AC-3
    4 kW à 380…415 V CA 50/60 Hz AC-3
    4 kW à 440 V CA 50/60 Hz AC-3
    4 kW à 480 V CA 50/60 Hz AC-3
    4 kW à 500 à 600 V CA 50/60 Hz AC-3
    4 kW à 660…690 V CA 50/60 Hz AC-3
  • composition contact auxiliaire : 1 F »
  • catégorie de surtension : III
  • [Ith] courant thermique conventionnel : 20 A à <= 50 °C pour circuit de puissance
    10 A à <= 50 °C pour circuit de signalisation
  • pouvoir nominal d’enclenchement Irms : 110 A CA pour circuit de puissance conforme à NF C 63-110
    110 A CA pour circuit de puissance conforme à IEC 60947
    110 A CA pour circuit de signalisation conforme à IEC 60947
  • pouvoir assigné de coupure : 110 A à 415 V conforme à IEC 60947
    110 A à 440 V conforme à IEC 60947
    80 A à 500 V conforme à IEC 60947
    110 A à 220…230 V conforme à IEC 60947
    110 A à 380…400 V conforme à IEC 60947
    70 A à 660…690 V conforme à IEC 60947
  • calibre du fusible à associer : 25 A gG à <= 440 V pour circuit de puissance
    25 A aM pour circuit de puissance
    10 A gG pour circuit de signalisation conforme à IEC 60947
    10 A gG pour circuit de signalisation conforme à VDE 0660
  • impédance moyenne : 3 mOhm à 50 Hz – Ith 20 A pour circuit de puissance
  • résistance d’isolement : > 10 MΩ pour circuit de signalisation
  • consommation moyenne à l’appel en VA : 30 VA à 20 °C
  • consommation moyenne au maintien en VA : 4.5 VA à 20 °C
  • dissipation thermique : 1.3 W
  • plage de tension du circuit de commande : 0,2 à 0,75 Uc à <= 50 °C perte de niveau
    0,8…1,15 Uc à <= 50 °C opérationnel
  • vitesse de commande : 3600 cyc/h
  • type de contacts auxiliaires : Type instantané (1 « F »)
  • fréquence circuit signalisation : <= 400 Hz
  • courant commuté minimum : 5 mA pour circuit de signalisation
  • tension de commutation minimale : 17 V pour circuit de signalisation
  • temps de fonctionnement : 10…20 ms désexcitation bobine + ouverture « F »
    10…20 ms excitation bobine + fermeture « F »
  • niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conforme à EN/ISO 13849-1
    B10d = 20000000 cycle contacteur avec charge mécanique conforme à EN/ISO 13849-1
  • distance de non-recouvrement : 0,5 mm
  • robustesse mécanique : Chocs contacteur fermé, sur l’axe des X 10 Gn pour 11 ms IEC 60068-2-27
    Chocs contacteur fermé, sur l’axe des Y 15 Gn pour 11 ms IEC 60068-2-27
    Chocs contacteur fermé, sur l’axe des Z 15 Gn pour 11 ms IEC 60068-2-27
    Chocs contacteur ouvert, sur l’axe des X 6 Gn pour 11 ms IEC 60068-2-27
    Chocs contacteur ouvert, sur l’axe des Y 10 Gn pour 11 ms IEC 60068-2-27
    Chocs contacteur ouvert, sur l’axe des Z 10 Gn pour 11 ms IEC 60068-2-27
    Vibrations contacteur fermé 4 Gn, 5 à 300 Hz IEC 60068-2-6
    Vibrations contacteur ouvert 2 Gn, 5 à 300 Hz IEC 60068-2-6

«

• Environnement
  • certifications du produit : CSA
    UL
  • traitement de protection : TC conforme à IEC 60068
    TC conforme à DIN 50016
  • altitude de fonctionnement : 2000 m sans déclassement en fonction de la température
  • tenue à la flamme : V1 conforme à UL 94
    Exigence 2 conforme à NF F 16-101
    Exigence 2 conforme à NF F 16-102
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 0633 – Déclaration de conformité Schneider Electric
  • REACh :
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Disponible
• Garantie contractuelle
  • Période : 18 mois
