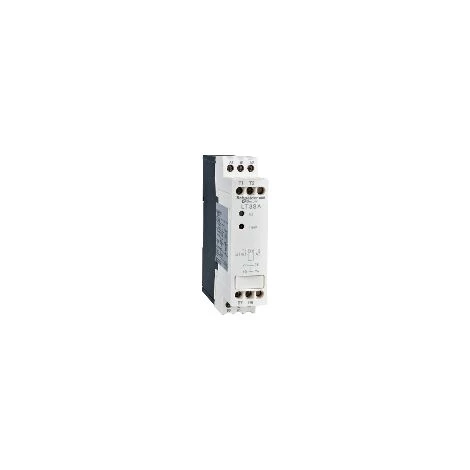

SCHNEIDER TeSys LT – Relais à Sonde PTC – LT3 à Réarmement Automatique – 24..230V – 2OF – LT3SA00MW

• Principales
  • gamme de produits : LT3
  • nom abrégé de l’appareil : LT3SA
  • fonction produit : Unités de protection à thermistance
  • tension circuit de commande : 24…230 V AC 50/60 Hz
    24…230 V DC
  • remise à zéro : Remise à zéro automatique

• Complémentaires
  • plage de tension du circuit de commande : 0,8 à 1,1 Uc
  • description des contacts : 2 OF » tension multiple
  • [Ith] courant thermique conventionnel : 5 A pour relais de contrôle de sortie
  • [Ui] tension assignée d’isolement : 500 V AC relais de contrôle de sortie
  • [Ue] tension assignée d’emploi : 250 V AC 50/60 Hz pour relais de contrôle de sortie
  • fonction de signalisation : Signalisation de défaut
    2013
  • type de commande : Remise à zéro automatique
  • interchangeabilité des sondes : Étiquette marque A conforme à IEC 60034-11
  • consommation moyenne au maintien en W : < 1 W
  • consommation moyenne au maintien en VA : < 2.5 VA
  • résistance : 1500…1650 Ohm remise à zéro
    2700…3100 Ohm déclenchement
  • nombre de sondes : <= 6
  • tension d’entrée : < 2,5 V (1500 Ohm) pour sonde
    < 7,5 V (4000 Ohm) pour sonde conformément à IEC 60034-11
  • résistance à la détection des courts-circuits : < 20 Ohm
  • conditions d’utilisation : Connexion des sondes 400 m pour >= 1 mm²
    Connexion des sondes 500 m pour >= 1.5 mm²
  • [Uimp] tension assignée de tenue aux chocs : 2.5 kV
  • puissance nominale en VA : 100 VAà 220 V – durabilité électrique: 500000 cycle
  • pouvoir de coupure : 2 Aà 24 V DC DC-13
    3 Aà 250 V AC AC-16
    6 Aà 120 V AC AC-16
  • mode de raccordement : Circuit de puissance : connecteur de type à boîtier 1 câble 0.75…2.5 mm² – rigidité du câble: souple – avec extrémité de câble
    Circuit de puissance : connecteur de type à boîtier 1 câble 0.75…2.5 mm² – rigidité du câble: rigide – avec extrémité de câble
    Circuit de puissance : connecteur de type à boîtier 1 câble 1…2.5 mm² – rigidité du câble: souple – sans extrémité de câble
    Circuit de puissance : connecteur de type à boîtier 1 câble 1…2.5 mm² – rigidité du câble: rigide – sans extrémité de câble
    Circuit de puissance : connecteur de type à boîtier 2 câble 0.75…2.5 mm² – rigidité du câble: souple – avec extrémité de câble
    Circuit de puissance : connecteur de type à boîtier 2 câble 0.75…2.5 mm² – rigidité du câble: rigide – avec extrémité de câble
    Circuit de puissance : connecteur de type à boîtier 2 câble 1…2.5 mm² – rigidité du câble: souple – sans extrémité de câble
    Circuit de puissance : connecteur de type à boîtier 2 câble 1…2.5 mm² – rigidité du câble: rigide – sans extrémité de câble
  • couple de serrage : 0.8 N.m
  • hauteur : 100 mm
  • largeur : 22,5 mm
  • profondeur : 100 mm
  • poids : 0.22 kg

«

• Environnement
  • normes : IEC 60034-11
    VDE 0660
  • certifications du produit : LROS (Lloyds register of shipping)
  • degré de protection IP : IP20 conforme à VDE 0106
    IP20 conforme à IEC 60529
  • température de fonctionnement : -25…60 °C
  • température ambiante pour le stockage : -40…85 °C conformément à IEC 60068-2-1
    -40…85 °C conforme à IEC 60068-2-2
  • altitude de fonctionnement : <= 1500 m sans réduction de température
    > 1500…3000 m avec réduction de température
  • tenue aux vibrations : 1 gn 25…150 Hz conforme à IEC 60068-2-6
    2,5 gn 2…25 Hz conforme à IEC 60068-2-6
  • tenue aux chocs mécaniques : 5 gn 11 ms conforme à IEC 60068-2-27
  • compatibilité électromagnétique : Immunité aux micro-coupures et baisses de tension conforme à IEC 61000-4-11
    Tenue aux décharges électrostatiques – niveau de test niveau 3 conforme à IEC 6100-4-11
    Résistance aux transitoires rapides – niveau de test niveau 3 conforme à IEC 61000-4-4
    Résistance à la surtension 1,2/50-8/20 – niveau de test niveau 4 conforme à IEC 61000-4-5
    Susceptibilité aux champs électromagnétiques – niveau de test niveau 3 conforme à IEC 61000-4-3
• Garantie contractuelle
  • Période : 18 mois
