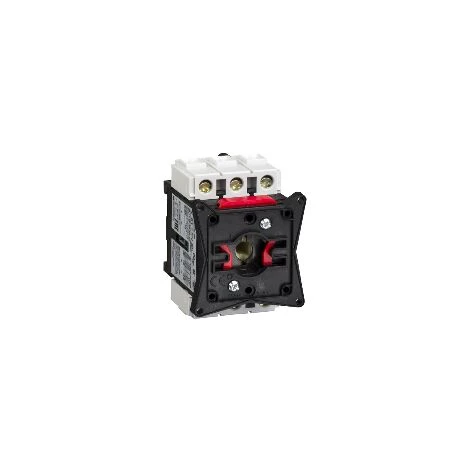

SCHNEIDER TeSys Vario – Bloc De Base Pour Interrupteur-sectionneur – 3P -12A – V02

Caractéristiques

• Type de produit: Disjoncteur
• Type de connexion: A vis
• Position des connecteurs: Bas
• Largeur: 55
• Profondeur: 60
• Hauteur: 74

• Principales
  • gamme : TeSys
  • nom du produit : TeSys VARIO
  • nom abrégé de l’appareil : V
  • fonction produit : Corps de l’interrupteur
  • niveau de performance : Hautes performances
  • description des pôles : 3P
  • description des contacts : 3F
  • type de réseau : CC
    CA
  • fréquence du réseau : 50/60 Hz
  • aptitude au sectionnement : Oui

• Complémentaires
  • support de montage : Rail symétrique
    Platine
  • [Ue] tension assignée d’emploi : 690 V CA 50/60 Hz
  • [Uimp] tension assignée de tenue aux chocs : 8 kV
  • [Ith] courant thermique conventionnel : 12 A
  • [Ithe] courant thermique d’emploi sous enveloppe : 10 A
  • [Ie] courant assigné d’emploi : 8.1 A (AC-23)à 400 V
  • puissance assignée d’emploi en W : 3 kW à 400…415 V (AC-3)
    4 kW à 500 V (AC-3)
    1.5 kW à 230…240 V (AC-3)
    5.5 kW à 500 V (AC-23A)
    5.5 kW à 690 V (AC-3)
    7.5 kW à 690 V (AC-23A)
    3 kW à 230…240 V (AC-23A)
    4 kW à 400…415 V (AC-23A)
  • classe de service intermittent : 30
  • pouvoir de fermeture : 120 A à 400 V] (AC-21A)
    120 A à 400 V] (AC-22A)
    120 A à 400 V] (AC-23A)
  • [Icm] pouvoir assigné de fermeture en court-circuit : 1 kA à 400 V au Ipeak
  • [Icw] courant assigné de courte durée admissible : 300 Aà 400 V pendant 1 s
  • courant nominal de court-circuit conditionnel : 10 kA à 400 V – fusible associé 12 A aM
    10 kA à 400 V – fusible associé 12 A gG
  • pouvoir de coupure : 120 A à 400 V AC-21A
    120 A à 400 V AC-22A
    120 A à 400 V AC-23A
  • durée de vie mécanique : 100000 cycle
  • durée de vie électrique : 100000 cycle AC-21
    30000 cycle DC-1
    30000 cycle DC-2
    30000 cycle DC-3
    30000 cycle DC-4
    30000 cycle DC-5
  • mode de raccordement : Circuit de puissance : borniers à vis-étrier câble 6 mm² – rigidité du câble: souple – avec embout
    Circuit de puissance : borniers à vis-étrier câble 10 mm² – rigidité du câble: rigide
  • couple de serrage : Circuit de puissance : 2.1 N.m – sur borniers à vis-étrier
  • hauteur : 74 mm
  • largeur : 55 mm
  • profondeur : 60 mm
  • poids : 0.2 kg

• Environnement
  • normes : IEC 60947-3
  • certifications du produit : CSA
    GL
    UL
  • traitement de protection : TC
  • degré de protection IP : IP20 conforme à IEC 60529
  • robustesse mécanique : Vibrations 10 à 150 Hz 1 gn IEC 60068-2-6
    Chocs 11 ms 30 Gn IEC 60068-2-27
  • température de fonctionnement : -20…50 °C
  • tenue au feu : 960 °C conforme à IEC 60695-2-1
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 0730 – Déclaration de conformité Schneider Electric
  • REACh :
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Pas d’opération de recyclage spécifiques
• Garantie contractuelle
  • Période : 18 mois
