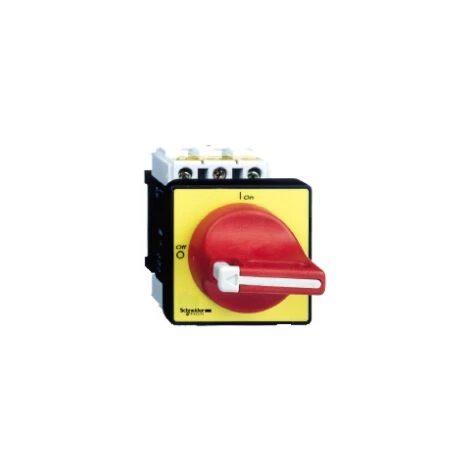

SCHNEIDER TeSys VCD – Inter.-sectionneur – 3P – 690V 12A – Poignée Rouge Cadenassable

Caractéristiques

• Type de produit: Commande rotative
• Description des pôles: 3P (tripolaire)
• Tension de fonctionnement: 400
• Courant assigné d’emploi: 8.1
• Longueur: 6
• Largeur: 6
• Hauteur: 7.4
• Fréquence: 150
• Type de connexion: A vis
• Caractéristiques: Cadenassable, Avec poignée

• Principales
  • Gamme : TeSys
  • Nom du produit : TeSys VARIO
  • Nom de l’appareil : VCD
  • Fonction produit : Interrupteur-sectionneur d’arrêt d’urgence
  • niveau de performance : Hautes performances
  • Description des pôles : 3P
  • Description des contacts : 3 « F »
  • Type de réseau : CC
    CA
  • Type de commande : Poignée rotative
  • style de montage de la commande rotative : Directe
  • couleur de poignée : Rouge
  • couleur du plastron de la commande : Jaune
  • Aptitude au sectionnement : Oui

• Complémentaires
  • cadenas de poignée rotative : 1 à 3 cadenas 4…8 mm
  • Marquage : 0 – 1
  • support de montage : Poignée: porte
    Interrupteur: porte
  • mode de fixation : Trou avec 22,5 mm pour poignée
  • [Ue] tension assignée d’emploi : 690 V CA 50/60 Hz
  • [Uimp] tension assignée de tenue aux chocs : 8 kV
  • [Ith] courant thermique conventionnel : 12 A
  • [Ithe] courant thermique d’emploi sous enveloppe : 10 A
  • [Ie] courant assigné d’emploi : 8,1 A AC-23 Ue: 400 V
  • puissance assignée d’emploi en W : 3 kW à 400…415 V (AC-3)
    4 kW à 500 V (AC-3)
    1,5 kW à 230…240 V (AC-3)
    5,5 kW à 500 V (AC-23A)
    5,5 kW à 690 V (AC-3)
    7,5 kW à 690 V (AC-23A)
    3 kW à 230…240 V (AC-23A)
    4 kW à 400…415 V (AC-23A)
  • classe de service intermittent : 30
  • pouvoir de fermeture : 120 A à 400 V AC-21A
    120 A à 400 V AC-22A
    120 A à 400 V AC-23A
  • [Icm] pouvoir assigné de fermeture en court-circuit : 1 kA à 400 V au Ipeak
  • [Icw] courant assigné de courte durée admissible : 300 A à 400 V durée: 1 s
  • courant nominal de court-circuit conditionnel : 10 kA à 400 V – fusible associé 12 A aM
    10 kA à 400 V – fusible associé 12 A gG
  • pouvoir de coupure : 120 A à 400 V (AC-21A)
    120 A à 400 V (AC-22A)
    120 A à 400 V (AC-23A)
  • Composition de l’appareil : Commutateur
    Poignée
  • Endurance mécanique : 100000 cycle
  • durée de vie électrique : 100000 cycle AC-21
    30000 cycle DC-1
    30000 cycle DC-2
    30000 cycle DC-3
    30000 cycle DC-4
    30000 cycle DC-5
  • mode de raccordement : Circuit de puissance: borniers à vis-étrier câble 10 mm² – rigidité du câble: rigide
    Circuit de puissance: borniers à vis-étrier câble 6 mm² – rigidité du câble: souple – avec embout
  • couple de serrage : Circuit de puissance: 2,1 N.m – sur borniers à vis-étrier
  • dimension de base : 60 x 60 mm
  • Hauteur : 74 mm
  • Largeur : 60 mm
  • Poids du produit : 0,215 kg
  • Code de compatibilité : Sectionneur principal

• Environnement
  • Normes : IEC 60947-3
  • Certifications du produit : CSA
    UL
    GL
    CCC
  • traitement de protection : TC
  • Degré de protection IP : IP20 se conformer à CEI 60529
    IP65
  • robustesse mécanique : Vibrations 10 à 150 Hz (1 gn) se conformer à CEI 60068-2-6
    Chocs 11 ms (30 Gn) se conformer à CEI 60068-2-27
  • Température de fonctionnement : -20…50 °C
  • tenue au feu : 960 °C se conformer à CEI 60695-2-1
• Durabilité de l’offre
  • Statut environnemental de l’offre : Produit Green Premium
  • Régulation REACh : Référence ne contenant pas de SVHC au-delà du seuil
  • Sans SVHC REACh : Oui
  • Directive RoHS UE : Conforme
  • Sans métaux lourds toxiques : Oui
  • Sans mercure : Oui
  • Information sur les exemptions RoHS : Oui
  • Régulation RoHS Chine : Déclaration pro-active RoHS pour la Chine (en dehors du périmètre légal RoHS pour la Chine)
  • Profil environnemental :
  • DEEE : Sur le marché de l’Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d’ordures ménagères.
  • Sans PVC : Oui
  • Présence d’halogènes : Produit sans halogènes
