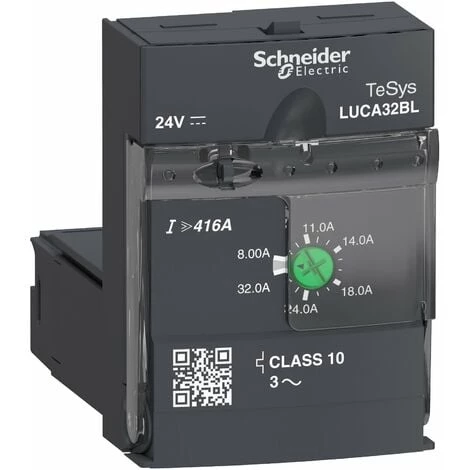

SCHNEIDER Unité De Contrôle Standard LUCA Classe 10 8 à 32 A 24 V CC – LUCA32BL

Caractéristiques

• Description des pôles: 3P (tripolaire)
• Puissance du moteur: 15

• Principales
  • gamme : TeSys
  • nom du produit : TeSys U
  • nom abrégé de l’appareil : LUCA
  • fonction produit : Unité de contrôle standard
  • application spécifique du produit : Critères protection de base pour démarreurs moteur : surcharge et court-circuit
  • accessoires associés : LUFN..
    ASILUFC51
    ASILUFC5
    LUFC00
  • catégorie d’emploi : AC-41
    AC-44
    AC-43
  • puissance moteur kW : 15 kW à 400…440 V CA 50/60 Hz
    15 kW à 500 V CA 50/60 Hz
    18.5 kW à 690 V CA 50/60 Hz
  • zone de réglage de protection thermique : 8…32 A
  • tension circuit de commande : 24 V CC
  • classe de surcharge thermique : Classe 10 – limite de fréquence: 40…60 Hz – compensation de température: -25…70 °C – conformément à IEC 60947-6-2
    Classe 10 – limite de fréquence: 40…60 Hz – compensation de température: -25…70 °C – conformément à UL 508

• Complémentaires
  • fonction disponible : Protection contre les défauts et déséquilibres de phase
    Réinitialisation manuelle
    Protection contre surintensité et court-circuit
    Protection de fuite à la terre
  • mode d’installation : Kit enfichable
  • emplacement de montage : Avant
  • plage de tension du circuit de commande : 20…27 V pour CC circuit 24 V en marche
  • consommation électrique typique : 130 mA à 24 V CC I maximum lors de la fermeture avec LUB12
    220 mA à 24 V CC I maximum lors de la fermeture avec LUB32
    60 mA à 24 V CC I eff étanche avec LUB12
    80 mA à 24 V CC I eff étanche avec LUB32
  • temps de fonctionnement : 35 ms ouverture avec LUB12 pour télécommande
    35 ms ouverture avec LUB32 pour télécommande
    70 ms fermeture avec LUB12 pour télécommande
    70 ms fermeture avec LUB32 pour télécommande
  • type de charge : Moteur triphasé – refroidissement: refroidissement naturel
  • seuil de déclenchement : 14,2 x Ir +/- 20 %
  • [Ui] tension assignée d’isolement : 600 V conforme à CSA C22.2 No 14
    600 V conforme à UL 508
    690 V conformément à IEC 60947-1
  • [Uimp] tension assignée de tenue aux chocs : 6 kV conforme à IEC 60947-6-2
  • déconnexion sûre du circuit : SELV 400 V entre les circuits de commande et auxiliaires conforme à IEC 60947-1
    SELV 400 V entre le circuit de commande ou auxiliaire et le circuit principal conforme à IEC 60947-1
  • poids : 0.135 kg

• Environnement
  • dissipation thermique : 3 W pour télécommande avec LUB32
  • immunité aux micro-coupures : 3 ms
  • immunité aux creux de tension : 70 % 500 ms conforme à IEC 61000-4-11
  • normes : CSA C22.2 No 14 type E
    EN 60947-6-2
    IEC 60947-6-2
    UL 508 type E avec cloison de phase
  • certifications du produit : GOST
    GL
    ABS
    CCC
    CSA
    UL
    BV
    ATEX
    DNV
    LROS (Lloyds register of shipping)
    ASEFA
  • degré de protection IP : IP20 face avant et borniers câblés conforme à IEC 60947-1
    IP20 autres faces conforme à IEC 60947-1
    IP40 zone de connexion extérieure de la face avant conforme à IEC 60947-1
  • traitement de protection : TH conforme à IEC 60068
  • température de fonctionnement : -25…70 °C
  • température ambiante pour le stockage : -40…85 °C
  • altitude de fonctionnement : 2000 m
  • tenue au feu : 650 °C conforme à IEC 60695-2-12
    960 °C pièces supportant des composants sous tension conforme à IEC 60695-2-12
  • tenue aux chocs mécaniques : 10 gn puissance pôles ouverts conforme à IEC 60068-2-27
    15 gn puissance pôles fermés conforme à IEC 60068-2-27
  • tenue aux vibrations : 2 gn 5…300 Hz puissance pôles ouverts conforme à IEC 60068-2-6
    4 gn 5…300 Hz puissance pôles fermés conforme à IEC 60068-2-6
  • tenue aux décharges électrostatiques : 8 kV niveau 3 en plein air conforme à IEC 6100-4-11
    8 kV niveau 4 avec contact conforme à IEC 6100-4-11
  • résistance aux champs rayonnés : 10 V/m 3 conforme à IEC 61000-4-3
  • tenue aux transitoires rapides : 2 kV catégorie 3 liaison série conforme à IEC 61000-4-4
    4 kV catégorie 4 tous les circuits sauf pour les connexions en série conforme à IEC 61000-4-4
  • tenue aux champs radioélectriques : 10 V conforme à IEC 61000-4-6
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 1015 – Déclaration de conformité Schneider Electric
  • REACh :
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Disponible
• Garantie contractuelle
  • Période : 18 mois
