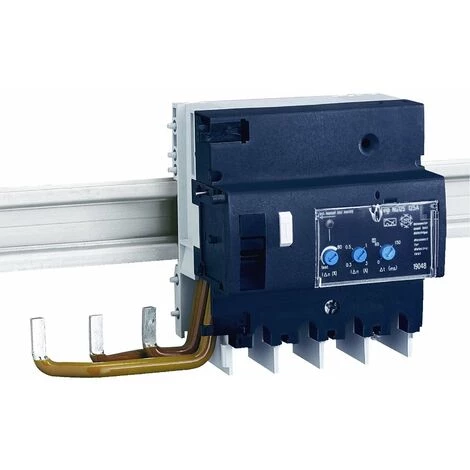

SCHNEIDER VIGI NG125 4P 125A 0,3-3A – 19048

Caractéristiques

• Pouvoir de coupure: 5
• Temporisation du différentiel: Instantané
• Sensibilité: 1000
• Description des pôles: 4P (tri+N)4 pôles
• Caractéristiques: Réglable

• Principales
  • fonction produit : Dispositifs différentiels résiduels additionnels
  • nom abrégé de l’appareil : Vigi NG125
  • description des pôles : 4P
  • In courant assigné d’emploi : 125 A
  • type de réseau : CA
  • sensibilité du différentiel : 1000 mA
    3000 mA
    300 mA
    500 mA
  • temporisation du différentiel : Réglable instantané/sélectif/retardé
  • classe de différentiel : Classe A

• Complémentaires
  • position de l’appareillage dans l’installation : Départ
  • fréquence du réseau : 50/60 Hz
  • [Ue] tension assignée d’emploi : 230…415 V CA 50/60 Hz
  • technologie différentiel : Indépendant de la tension
  • [Ui] tension assignée d’isolement : 690 V CA 50/60 Hz conforme à IEC 60947-2
  • [Uimp] tension assignée de tenue aux chocs : 8 kV conforme à IEC 60947-2
  • mode d’installation : Fixe
  • support de montage : Rail DIN symétrique 35 mm
  • connexion électrique à MCB : Par vis
  • pas de 9 mm : 11
  • hauteur : 118 mm
  • largeur : 207 mm
  • profondeur : 81 mm
  • poids : 0.8 kg
  • mode de raccordement : Bornes type tunnel rigide fil(s) 16…70 mm² max
    Bornes type tunnel souple fil(s) 10…50 mm² max
  • longueur de dénudage des fils : 20 mm
  • couple de serrage : 6 N.m

• Environnement
  • normes : IEC 60947-2
  • degré de protection IP : IP20 conforme à IEC 60947-2
  • degré de pollution : 3 conforme à IEC 60947-2
  • compatibilité électromagnétique : Résistance d’impulsion 8/20 µs, 5000 A conforme à IEC 60947-2
  • température de fonctionnement : -25…60 °C
  • température ambiante pour le stockage : -40…85 °C
• Garantie contractuelle
  • Période : 18 mois
