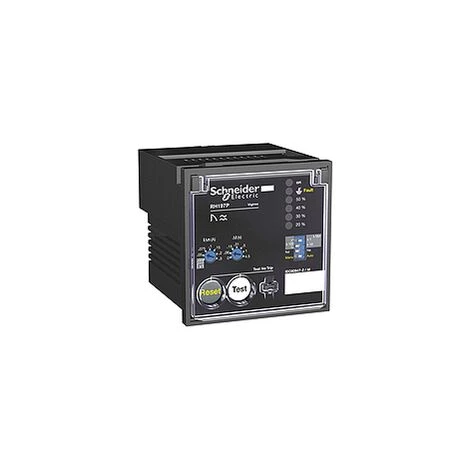

SCHNEIDER Vigirex RH197P Relais Différentiel 220 À 240V CA – 56507

Caractéristiques

• Largeur: 7.2
• Hauteur: 7.2

• Principales
  • gamme : Vigirex
  • gamme de produits : Vigirex
  • nom abrégé de l’appareil : RH197P
  • fonction produit : Relais différentiel
  • compatibilité de gamme : Vigirex RH TOA capteur de courant de fuite
    Vigirex RH A capteur de courant de fuite
  • utilisation du relais : Relais de protection de courant résiduel

• Complémentaires
  • schéma de liaison à la terre : IT
    TN-S
    TT
  • [Us] tension d’alimentation : 220…240 V CA à 50/60 Hz
    220…240 V ACà 400 Hz
  • puissance consommée : 4 VA
  • type de mesure : Mesure interne du courant de défaut de la terre – 7 à 7 %
  • durée d’actualisation : 0,5 s
  • seuil d’alarme : 0.5
  • type de réglage de la temporisation de fuite à la terre résiduelle : Instantané 0.03 A
    7 réglages possibles 0.03…30 A 0…4.5 s
  • composition de contacts de signalisation : 1 F »
  • test de fonctionnement : Local
    Test à distance
  • surveillance : Électronique (organisme de surveillance)
    Alimentation puissance (continu)
    Lien relais/détecteur (continu)
  • [Ithe] courant thermique d’emploi sous enveloppe : 8 A
  • charge minimum : 10 mA à 12 V
  • poids : 0.3 kg
  • robustesse mécanique : Protection IK 2 joules IK07 conformément à EN 50102
    Protection IP IP20 conformément à IEC 60529
    Protection IP IP30 conformément à IEC 60529
    Protection IP IP40 conformément à IEC 60529
    Vibrations 13,2 à 100 Hz 0,7 g
    Vibrations 2 à 13,2 Hz +/- 1 mm
    Tenue au feu conformément à IEC 60695-2-1
  • classe de différentiel : Classe A si
    Classe AC
  • catégorie de surtension : IV
  • protection des réglages : Protégé par cache scellable
  • support de montage : Panneau
  • hauteur : 72 mm
  • largeur : 72 mm
  • profondeur : 92 mm
  • mode de raccordement : Bornier alimentation électrique auxiliaire 0,2…2,5 mm² souple AWG 24 à AWG 12
    Bornier alimentation électrique auxiliaire 0,2…2,5 mm² rigide AWG 24 à AWG 12
    Bornier erreur 0,2…2,5 mm² souple AWG 24 à AWG 12
    Bornier erreur 0,2…2,5 mm² rigide AWG 24 à AWG 12
    Bornier test du relais et remise à zéro des défauts 0,2…2,5 mm² souple AWG 24 à AWG 12
    Bornier test du relais et remise à zéro des défauts 0,2…2,5 mm² rigide AWG 24 à AWG 12
    Bornier détecteur 0,2…2,5 mm² souple AWG 24 à AWG 12
    Bornier détecteur 0,2…2,5 mm² rigide AWG 24 à AWG 12
    Bornier présence de tension 0,2…2,5 mm² souple AWG 24 à AWG 12
    Bornier présence de tension 0,2…2,5 mm² rigide AWG 24 à AWG 12
    Bornier alimentation électrique auxiliaire 0,25…2,5 mm² souple AWG 24 à AWG 12
    Bornier erreur 0,25…2,5 mm² souple AWG 24 à AWG 12
    Bornier test du relais et remise à zéro des défauts 0,25…2,5 mm² souple AWG 24 à AWG 12
    Bornier détecteur 0,25…2,5 mm² souple AWG 24 à AWG 12
    Bornier présence de tension 0,25…2,5 mm² souple AWG 24 à AWG 12
  • longueur de dénudage des fils : Erreur : 7 mm
    Détecteur : 7 mm
    Présence de tension : 7 mm
    Alimentation électrique auxiliaire : 7 mm
    Test du relais et remise à zéro des défauts : 7 mm
  • couple de serrage : Alimentation électrique auxiliaire : 0.6 N.m
    Erreur : 0.6 N.m
    Test du relais et remise à zéro des défauts : 0.6 N.m
    Détecteur : 0.6 N.m
    Présence de tension : 0.6 N.m

«

• Environnement
  • température de fonctionnement : -25…55 °C
  • température ambiante pour le stockage : -40…85 °C
  • compatibilité électromagnétique : Émissions transmises par conduction et rayonnées : B conformément à CISPR 11
    Test d’immunité aux radio-fréquences conduites : 3 conformément à IEC 61000-4-6
    Test d’immunité aux décharges électrostatiques : 4 conformément à IEC 6100-4-11
    Susceptibilité transmise par conduction à haute énergie : 4 conformément à IEC 61000-4-5
    Susceptibilité transmise par conduction à faible énergie : 4 conformément à IEC 61000-4-4
    Susceptibilité rayonnée : 3 conformément à IEC 61000-4-3
  • classe de protection contre les chocs électriques : Classe II
• Garantie contractuelle
  • Période : 18 mois
