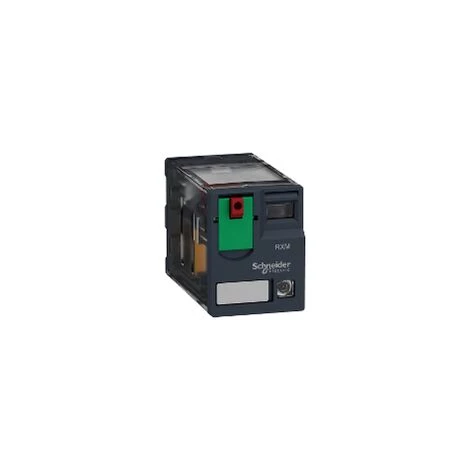

SCHNEIDER Zelio Relay RXM – Relais Miniature – Embrochable – Test+DEL – 2OF – 12A – 48VAC – RXM2AB2E7

Caractéristiques

• Type: Relais
• Tension: 48
• Caractéristiques: Embrochable
• Certification environnementale: NF CES

• Principales
  • Gamme de produits : Zelio Relay
  • nom de gamme : Miniature
  • fonction produit : Relais enfichable
  • nom de l’appareil : RXM
  • description des contacts : 2 « O/F »
  • tension circuit de commande : 48 V CA, 50/60 Hz
  • [Ithe] courant thermique d’emploi sous enveloppe : 12 A à -40…55 °C
  • état LED : Avec
  • type de commande : Bouton de test verrouillable
  • coefficient d’utilisation : 20 %

• Complémentaires
  • forme des broches : Plat
  • [Ui] tension assignée d’isolement : 250 V se conformer à IEC
    300 V se conformer à UL
    300 V se conformer à CSA
  • [Uimp] tension assignée de tenue aux chocs : 4 kV pour 1,2/50 µs
  • matériau des contacts : AgNi
  • [Ie] courant assigné d’emploi maximal : 12 A à 28 V DC (« F ») se conformer à IEC
    12 A à 250 V AC (« F ») se conformer à IEC
    6 à 28 V DC (« O ») se conformer à IEC
    6 à 250 V AC (« O ») se conformer à IEC
    12 A à 28 V DC se conformer à UL
    12 A à 277 V AC se conformer à UL
  • tension de coupure maximale : 250 V se conformer à IEC
  • courant de charge : 12 A à 250 V CA
    12 A à 28 V CC
  • pouvoir de commutation maximum : 3000 VA/336 W
  • capacité de commutation minimum : 170 mW à 10 mA, 17 V
  • vitesse de commande : = 18000 cycles/heure sans charge
    = 1200 cycles/heure sous-charge
  • durée de vie mécanique : 10000000 cycle
  • durée de vie électrique : 100000 cycle pour résistive charge
  • consommation moyenne en VA : 1.2 à 60 Hz
  • consommation moyenne en VA : 1,2 VA 60 Hz
  • seuil de tension de retombée : >= 0,15 Uc
  • temps de fonctionnement : 20 ms
  • temps de réinitialisation : 20 ms
  • résistance moyenne : 710 Ohm à 20 °C +/- 15 %
  • limites de la tension assignée d’emploi : 38,4…52.8 V CA
  • données de fiabilité de la sécurité : B10d = 100000
  • catégorie de protection : RT I
  • position de montage : Toutes positions
  • hauteur hors tout CAO : 79 mm
  • profondeur hors tout CAO : 78.45 mm
  • poids : 0,096 kg
  • présentation du produit : Produit complet

• Environnement
  • tenue diélectrique : 1300 V CA entre contacts avec microcoupure isolation:
    2000 V CA entre bobine et contact avec renforcé isolation:
    2000 V CA entre pôles avec basique isolation:
  • certifications du produit : CE
    CSA
    GOST
    RoHS
    UL
    REACH
    Lloyd’s
  • normes : EN/IEC 61810-1
    UL 508
    CSA C22.2 No 14
  • température ambiante pour le stockage : -40…85 °C
  • température de fonctionnement : -40…55 °C
  • tenue aux vibrations : 3 gn (f = 10…150 Hz), amplitude +/- 1 mm (sur 5 cycles en fonctionnement)
    5 gn (f = 10…150 Hz), amplitude +/- 1 mm (sur 5 cycles ne fonctionnent pas)
  • degré de protection IP : IP40 se conformer à EN/IEC 60529
  • tenue aux chocs mécaniques : 10 gn en marche
    30 gn non fonctionnant
  • degré de pollution : 3
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Se conformer – depuis 0801 – Déclaration de conformité Schneider Electric
  • REACh : Référence ne contenant pas de SVHC au-delà du seuil
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Pas d’opération de recyclage spécifiques
